Når det kommer til at udvide strømsystemer til forskellige applikationer, er det en almindelig praksis at forbinde flere 12-volt-batterier. Uanset om du driver en autocamper, en båd eller endda et solenergisystem, kan det hjælpe dig med at opnå den ønskede spænding eller kapacitet at forstå, hvordan du forbinder to 12-volt-batterier parallelt eller i serie. I denne vejledning vil vi guide dig gennem det grundlæggende i, hvordan du forbinder to 12-volt-batterier parallelt og i serie, og fremhæver fordelene og overvejelserne for hver metode.
Hvad betyder "tilslutning af batterier i parallel og serie"?
Før vi dykker ned i "how-to", lad os afklare, hvad det faktisk betyder at forbinde batterier parallelt og i serie:
Serieforbindelse: Denne metode øger spændingen på din batteribank, samtidig med at kapaciteten (AH) er den samme. For eksempel vil to 12V-batterier, der er forbundet i serie, producere 24V, men vil bevare den samme ampere-timers rating.
Parallelforbindelse: Denne metode øger kapaciteten (ampere-timers rating), men spændingen forbliver den samme. Så hvis du tilslutter to 12V-batterier parallelt, har du stadig 12V, men den samlede kapacitet vil fordobles, hvilket giver mulighed for længere drift, før det skal genoplades.
Sådan tilsluttes to 12-volt-batterier i serie
En serieforbindelse er ideel, hvis du skal øge spændingen i dit system. Sådan forbinder du to 12-volt-batterier i serie:
Identificer terminalerne: Hvert 12V batteri har en positiv (+) og en negativ (-) terminal.
Tilslut batterierne: Brug en jumperledning til at forbinde den positive pol på det første batteri til den negative pol på det andet batteri.
Resulterende konfiguration: Du vil nu have en kombineret spænding på 24V, med den positive terminal på det første batteri og den negative terminal på det andet batteri tilbage til tilslutning til dit belastnings- eller strømsystem.
Vigtigt tip: Sørg altid for, at begge batterier er identiske i spænding og kapacitet. Blanding af batterier med forskellige kapaciteter eller spændinger kan forårsage opladningsproblemer og reducere levetiden på din batteribank.
Nøgleovervejelser for serieforbindelser:
Amp-timers (AH) rating forbliver den samme som et enkelt batteri, men du fordobler spændingen.
Sørg for, at begge batterier er af samme mærke, model og alder for at sikre ensartet ydeevne.
Kryds aldrig de positive og negative terminaler, da dette kan forårsage kortslutning, hvilket kan medføre potentielle skader eller sikkerhedsrisici.
Sådan tilsluttes to 12-volt-batterier parallelt
Hvis dit mål er at øge kapaciteten af dit system uden at ændre spændingen, er parallelle forbindelser vejen at gå. Sådan forbinder du to 12V-batterier parallelt:
Identificer terminalerne: Som før har hvert batteri en positiv (+) og en negativ (-) terminal.
Tilslut de positive poler: Brug en jumperledning til at forbinde de positive poler på begge batterier.
Tilslut de negative poler: På samme måde skal du bruge en anden jumperledning til at forbinde de negative poler på begge batterier.
Resulterende konfiguration: Dit system forbliver på 12V, men den samlede amp-timers rating (kapacitet) vil stige. For eksempel, hvis hvert batteri har en rating på 35AH, vil din batteribank have en samlet kapacitet på 70AH.
Nøgleovervejelser for parallelle forbindelser:
Spændingen forbliver den samme, men kapaciteten (AH) øges.
Brug altid batterier, der er identiske i spænding og kapacitet for at sikre afbalanceret opladning og afladning.
Du skal muligvis bruge større kabler for at håndtere den øgede strøm, hvis du trækker høj strøm fra batterierne.
Det anbefales at tilslutte til det ene batteris positive og det andet batteris negative pol for at balancere belastningen og opladningen på tværs af begge batterier.
Almindelige fejl at undgå
Selvom det kan virke ligetil at forbinde to batterier sammen, er der et par fejl, der kan påvirke dit systems ydeevne:
Ujævn opladning/afladning: Hvis der bruges batterier med forskellig kapacitet, kan det med en lavere kapacitet ende med at blive overbelastet, hvilket kan føre til for tidlig fejl.
Forkert ledningsføring: Krydsning af de positive og negative poler kan forårsage kortslutninger, hvilket resulterer i beskadigelse af dine batterier og systemet.
Forskellige batterityper: Blanding af forskellige mærker eller typer batterier (f.eks. gel vs. AGM vs. lithium) kan forårsage ujævn spænding, hvilket kan føre til fejl under opladning eller afladning.
Utilstrækkelige kabler: Hvis de anvendte kabler er for tynde til den nødvendige strøm, kan de overophedes og beskadige systemet. Brug altid kabler, der er passende klassificeret til dit nuværende træk.
Avanceret konfiguration: serie-parallel forbindelse
For dem, der har brug for både øget spænding og kapacitet, er den serie-parallelle konfiguration vejen at gå. Denne opsætning involverer kabelføring af batterier i serie først for at øge spændingen og derefter tilslutning af flere seriesæt parallelt for at øge kapaciteten.
Trin 1: Tilslut batterier i serie: Tilslut to batterier i serie for at opnå den ønskede spænding (f.eks. to 12V batterier i serie for at skabe 24V).
Trin 2: Parallelforbindelse: Når du har flere serieforbundne sæt, kan du koble disse sæt sammen parallelt for at øge den samlede kapacitet.
Dette er især nyttigt, når du har brug for et højspændingssystem (f.eks. 24V eller 48V) med større ampere-timekapacitet til langsigtede applikationer som solcelleanlæg, autocampere eller elektriske cykler.
Konklusion
Uanset om du forbinder to 12V-batterier i serie for at øge spændingen eller parallelt for at øge kapaciteten, er det vigtigt at forstå de grundlæggende principper for batteriledninger for at sikre optimal ydeevne. At følge de korrekte procedurer og undgå almindelige fejl vil hjælpe dig med at skabe et pålideligt strømsystem, der opfylder dine specifikke behov.
Hvorfor vælge GEB til dine batteriløsninger?

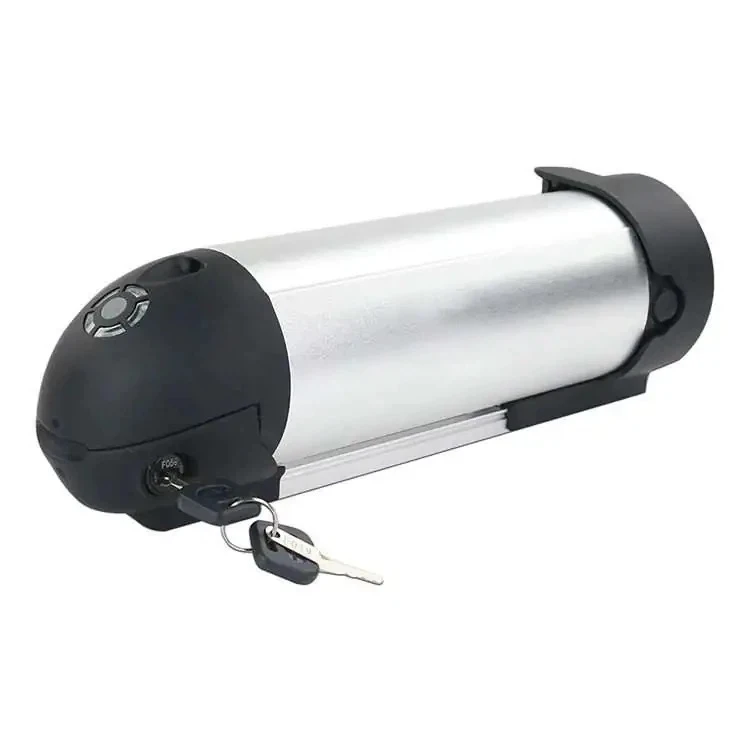

Hos GEB (General Electronics Technology Co., LTD) specialiserer vi os i at levere højkvalitets lithium-ion-batterier til elektriske cykler, herunder de populære36V elcykel batteri. Vores batterier er kendt for deres høje energitæthed, lette design og lange levetid, hvilket gør dem ideelle til krævende applikationer.
