I det voksende område af elektriske køretøjer er efterspørgslen efter højtydende elektriske cykelbatterier (E-cykel) steget på grund af behovet for længere rækkevidde, bedre sikkerhed og større effektivitet. Lithium-ion (Li-ion) batteripakken er en af de mest kritiske komponenter i enhver e-cykel. Som topproducent afelektriske cykelbatterier i Kina, dykker denne artikel ind i den grundlæggende fremstillingsproces og designovervejelser for at bygge pålidelige, højtydende lithium-ion-batteripakker til elektriske cykler.
Forstå det grundlæggende i E-cykel lithium-ion batteripakker
Lithium-ion batteripakker er kraftcentrene bag elektriske cykler, der tilbyder høj energitæthed, lang levetid og relativt lav vægt sammenlignet med traditionelle bly-syre batterier. Disse pakker består typisk af flere lithiumceller arrangeret i serie eller parallelt, som giver den nødvendige spænding og kapacitet til, at cyklens motor kan fungere effektivt.
Batteripakkens design skal sikre kompatibilitet med E-cyklens strømsystem, maksimere drejningsmoment, acceleration og rækkevidde. Lithiumjernfosfat (LiFePO4) og lithium-nikkel-mangan-koboltoxid (NMC) er de mest almindelige kemier, der bruges i el-cykelbatterier, der hver især tilbyder specifikke fordele med hensyn til stabilitet, levetid og energitæthed.

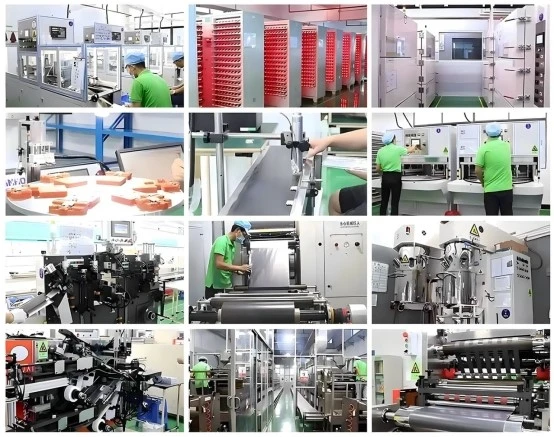

Fremstillingsprocessen for e-cykel lithium-ion batteri
Processen med at fremstille en lithium-ion-batteripakke til E-cykler er indviklet og involverer flere vigtige stadier for at sikre både ydeevne og sikkerhed.
Trin 1: Råmaterialevalg og celleforberedelse
Fremstillingsprocessen starter med omhyggelig udvælgelse af battericeller. E-cykel lithium-ion-batterier bruger typisk cylindriske celler (som 18650 eller 21700), prismatiske eller poseceller, hver valgt baseret på den ønskede anvendelse. Producenter henter celler fra velrenommerede leverandører for at sikre kvalitet og konsistens. Celler sorteres derefter baseret på nøglekarakteristika, såsom spænding og intern modstand, for at sikre ensartethed og langvarig ydeevne.
Trin 2: Battericellesamling
Når cellerne er klargjort, begynder samlingsprocessen. Dette omfatter tilslutning af cellerne i serie eller parallel, afhængigt af den nødvendige spænding og kapacitet af E-cykelsystemet. For eksempel kan et typisk 48V elcykelbatteri bruge 13-14 celler i serie (3,7V hver), mens større batteripakker til højtydende elcykler kan kræve yderligere celler.
Cellerne er anbragt i et beskyttende hus, ofte lavet af slidstærkt ABS-plast, som giver slagfasthed og korrosionsbeskyttelse. Dette hus er designet til at beskytte batteriet mod eksterne forhold som vand, støv og ekstreme temperaturer.
Trin 3: Integration af Battery Management System (BMS)
En afgørende komponent i batteripakken er Battery Management System (BMS). BMS overvåger batteripakkens helbred ved at regulere opladnings- og afladningscyklusserne, beskytte cellerne mod overopladning, overafladning og kortslutninger. BMS sikrer også batteriets overordnede sikkerhed ved at opretholde termisk regulering og spændingsbalance på tværs af cellerne.
I avancerede E-cykelsystemer er avancerede smarte BMS-løsninger med CANBUS- eller UART-kommunikationsprotokoller integreret for at overvåge ydeevnen i realtid og give mulighed for diagnostik og optimering under brug.
Trin 4: Isolering og sikkerhedsfunktioner
Batteripakken skal være ordentligt isoleret for at forhindre kortslutninger og sikre sikkerhed under drift. Termiske isoleringsmaterialer er tilføjet for at beskytte mod varmeudvikling, mens højkvalitets ledninger og stik bruges til at sikre en sikker forbindelse mellem celler og motor.
Pakkens design inkluderer også interne sikkerhedsfunktioner, såsom sikringer og overtryksventiler, for at beskytte mod risici som termisk løbsk eller ekstern fysisk skade.
Overvejelser om design af batteripakke til e-cykel
Når man designer en lithium-ion batteripakke til el-cykler, skal flere nøglefaktorer tages i betragtning:

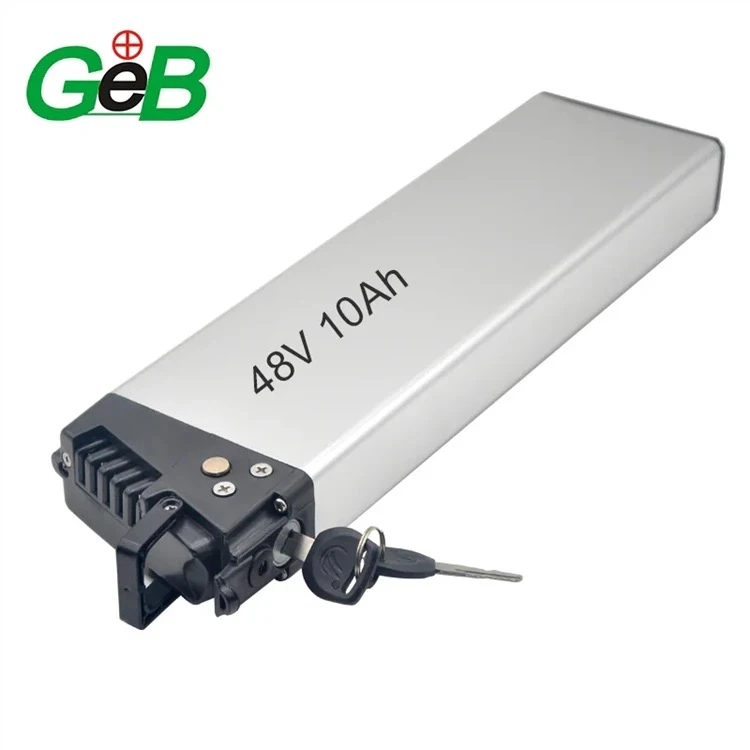

Spændings- og kapacitetskrav: Det første trin i designprocessen er at forstå spændings- og kapacitetskravene for den specifikke E-cykelmodel. For eksempel giver en 48V batteripakke typisk den nødvendige strøm til E-cykler med høj ydeevne. Kapaciteten, målt i ampere-timer (Ah), bestemmer, hvor langt E-cyklen kan køre på en enkelt opladning, hvilket er en afgørende overvejelse for både pendlere og fritidsryttere.
Batteriformfaktor: Batteripakker til el-cykel kommer i forskellige formfaktorer, såsom cylindriske, prismatiske eller poseceller. Hver formfaktor har unikke fordele. Cylindriske celler er holdbare og omkostningseffektive, mens prismatiske celler er mere pladseffektive, og poseceller er lette og fleksible, ideelle til kompakte eller brugerdefinerede designs. Formfaktoren påvirker direkte det overordnede design af batteripakken, inklusive dens størrelse, form og ydeevne.
Temperaturstyring: Lithium-ion-batterier er følsomme over for temperatursvingninger, og ekstrem varme eller kulde kan påvirke deres ydeevne og levetid betydeligt. Batteripakkens design skal omfatte effektive termiske styringsløsninger for at opretholde en optimal driftstemperatur, især i områder, hvor ekstreme vejrforhold er fremherskende. Køleplader eller termiske puder er ofte indbygget for at styre varmeafledning.
Holdbarhed og beskyttelse: Batteripakkens ydre kabinet skal være holdbart og modstandsdygtigt over for stød, vibrationer og miljøfaktorer som vand og støv. Mange producenter vælger ABS-plast for dets balance mellem holdbarhed, omkostninger og lette fremstilling. Derudover er beskyttelseskredsløb og sikringer integreret for at forhindre overstrøm, overopladning og kortslutninger, hvilket øger den overordnede sikkerhed for E-cykelbatteriet.
Kvalitetskontrol og test
Det er afgørende at sikre kvaliteten og sikkerheden af lithium-ion-batteripakker til E-cykler. Strenge kvalitetskontrolforanstaltninger implementeres på hvert trin af fremstillingsprocessen. Disse omfatter test af de enkelte celler for spænding og modstand, sikring af ensartethed i samlingen og kontrol af, at Battery Management System (BMS) fungerer korrekt.
Afsluttende test involverer evaluering af pakkens ydeevne under forskellige forhold, herunder opladnings- og afladningscyklusser, termiske test og kapacitetstest. Målet er at sikre, at batteripakken lever op til de højeste standarder for ydeevne, pålidelighed og sikkerhed.
Trends inden for fremstilling af el-cykelbatterier
El-cykelbatteriindustrien fortsætter med at innovere, med fremskridt rettet mod at forbedre energitætheden, reducere vægten og øge sikkerheden. Producenterne udforsker nye batterikemier, såsom lithiumjernfosfat (LiFePO4), som tilbyder overlegen termisk stabilitet og længere levetid. Derudover anvender producenterne bæredygtig praksis, herunder batterigenanvendelse og energieffektive produktionsteknikker, for at reducere deres miljøpåvirkning.
En anden nøgletendens er udviklingen af hurtigopladningsteknologier, som reducerer den tid, det tager at genoplade et E-cykelbatteri markant. Efterhånden som efterspørgslen efter elektriske cykler vokser, vil disse innovationer spille en afgørende rolle i at forbedre den overordnede e-cykeloplevelse.
Konklusion
Lithium-ion batteripakken er en kritisk komponent i enhver e-cykel, og dens design og fremstillingsproces er afgørende for at levere et højtydende, pålideligt og sikkert produkt. Ved at forstå de vigtigste trin, der er involveret i produktion af el-cykelbatterier - lige fra cellesortering og samling til integration af avancerede batteristyringssystemer - kan producenter producere batterier, der driver næste generation af elektriske cykler. Med løbende fremskridt inden for batteriteknologi ser fremtiden for E-cykler lysere ud end nogensinde.
