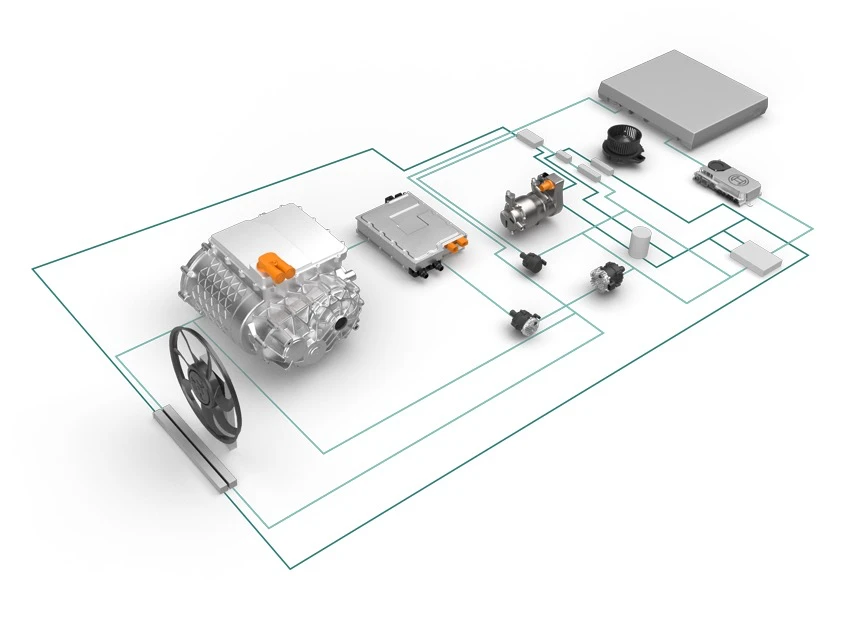

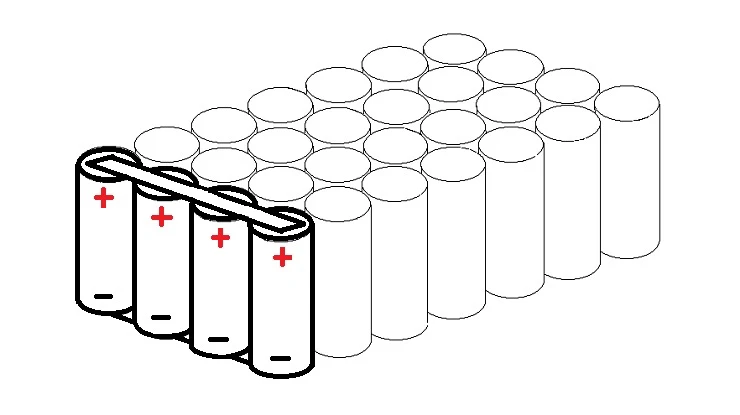

Når man designer batteripakker, kan valget mellem serie og parallel have en væsentlig indflydelse på batteriets ydeevne, sikkerhed og levetid. Batteripakkens design er komplekst og delikat, hvilket kræver dybdegående forståelse af nogle vigtige tekniske problemer. I dette papir diskuteres de tekniske udfordringer i batteriserier og paralleldesign ud fra ti aspekter, såsom batterikonsistens, spændings- og strømudligning og design af termisk styringssystem.
1. Batteriet er inkonsekvent
Batterikonsistens henviser til ligheden mellem hver batterienhed med hensyn til kapacitet, spænding, intern modstand, afladningskurve osv. Forskelle i batteriydelse kan forårsage problemer i serie- eller parallelle batteripakker. For eksempel i en seriekonfiguration påvirkes batteripakkens overordnede ydeevne af den dårligste celle; I en parallel konfiguration kan ydeevneforskelle føre til ujævn strømfordeling, hvilket påvirker levetiden og effektiviteten af hele batterisættet.
Problem:I seriekonfigurationen, hvis et batteri er lavt, vil hele batteripakken ikke være i stand til at aflade fuldstændigt, hvilket vil forårsage strømspild og effektivitetsreduktion; I parallel konfiguration er den aktuelle belastning af forskellige batterier forskellig, hvilket er let at forårsage lokal overophedning og ydeevneforringelse af batterier.
Løsning:
Batteri screening:I produktionsprocessen bør højpræcisionstestudstyr bruges til strengt at screene hver batterienhed for at sikre en høj grad af konsistens af parametre såsom kapacitet, spænding og intern modstand. Almindelige screeningmetoder omfatter OCV-test (åben kredsløbsspænding), intern modstandstest og kapacitetstest. Disse test luger effektivt ud substandard batterier og undgår at samle inkonsistente battericeller sammen.
Udformning af balanceringskredsløb:Integrer aktive eller passive balanceringskredsløb i batteristyringssystemet (BMS). Det aktive udligningskredsløb kan overføre elektricitet gennem switching induktans eller kapacitans for at realisere energiomfordeling i batteripakken. Passiv udligning justerer batterispændingen ved at forbruge overskydende energi. Aktiv balancering er kompleks, men effektiv, velegnet til batteripakker med stor kapacitet, og passiv balancering er velegnet til små og mellemstore batteripakker.
2. Afbalancere spænding og strøm
I seriebatterier er problemet med spændingsudligning nøglen til at sikre ensartet opladning og afladning af hver celle. En batteripakke uden et spændingsudligningskredsløb vil over- eller underoplade en del af batteriet, hvilket vil påvirke hele batteripakkens levetid. Den parallelle batteripakke står over for problemet med strømbalance, og forskellen i intern modstand fører til ujævn strømfordeling, hvilket er let at få nogle batterier til at bære større strømbelastning.
Specifikke problemer:Batteripakker i ujævne spændingsserier kan forårsage, at nogle batterier overoplades og beskadiges eller tidligt aflades under afladning; Den ubalancerede strøm af den parallelle batteripakke vil fremskynde ældningen af batterienheden og forkorte batteriets levetid.
Løsning:
Aktivt balanceringskredsløb:Gennem kombinationen af induktorer, kondensatorer og kontrolchips, intelligent strømoverførsel, for at opnå effektiv spændingsbalancering. Denne metode kan effektivt reducere det interne forbrug af batteriet og forbedre opladnings- og afladningseffektiviteten af hele batteripakken. Almindelige afbalanceringsmetoder omfatter flyvende kapacitansbalancering og switching induktansbalancering. Du skal vælge en passende løsning baseret på batteriapplikationsscenariet.
Passivt udligningskredsløb:Gennem modstanden til at forbruge den overskydende strøm af højspændingsbatteriet. Denne metode er enkel, billig, men lav effektivitet og varmeudvikling, velegnet til afbalanceret behandling af små batteripakker. Under konstruktionen skal der lægges vægt på modstandens effekt og varmeafledningsevne for at forhindre lokal overophedning under udligningsprocessen.
3. Design af termisk styringssystem
Batteriet vil generere meget varme i arbejdet, især når den store strømafladning er mere tydelig. Hvis varmen ikke fordeles effektivt, vil batteritemperaturen gradvist stige, hvilket resulterer i reduceret batteriydelse, forkortet levetid og endda risiko for termisk løb.
Specifikke problemer:Ujævn temperatur vil få nogle batterienheder til at overophedes, hvilket resulterer i øget intern modstand, elektrolytnedbrydning og andre problemer og endda føre til brand i batteripakken.
Løsning:
Termisk ledningsevne materialer og varmeafledning design:I udformningen af batteripakken kan der tilføjes materialer med høj varmeledningsevne, såsom varmeafledningsplader af aluminiumslegering, termiske silikonepuder osv., som hurtigt kan eksportere den varme, der genereres af batterienheden. Optimer luftstrømskanalerne inde i batteripakken for at forbedre varmeafledningen ved naturlig konvektion eller blæsertvungen konvektion. Til højeffektapplikationer kan væskekølingsvarmeafledning overvejes, og varmeafledningseffektiviteten er højere ved at absorbere varme gennem cirkulerende kølevæske.
Temperaturovervågning og aktiv køling:En temperatursensor er integreret i BMS for at overvåge temperaturen i hver celle i realtid. Hvis temperaturen er for høj, reducerer systemet automatisk belastningen eller justerer varmeafledningsskemaet. Samtidig kan det intelligente kølesystem automatisk starte ventilatoren eller væskekølesystemet i henhold til batteriets temperaturstatus for at undgå batterifejl forårsaget af overophedning.
4. Strukturelt design af batteripakke
Batteripakkens strukturelle design skal ikke kun sikre batterienhedens stabilitet, men også optimere letheden ved elektrisk tilslutning, varmeafledning og vedligeholdelse. Urimeligt strukturelt design vil føre til dårlig batterikontakt, vibrationsskader og endda kortslutning og andre problemer.
Specifikke problemer: Urimelig struktur kan få batteriet til at løsne sig, slides, øge den indre kontaktmodstand, hvilket resulterer i lokal opvarmning og ydeevneforringelse.
Løsning:
Modulært design:Det modulære batteripakkedesign gør det muligt at pakke et enkelt batterimodul uafhængigt og nemt tilslutte, og det beskadigede modul kan hurtigt udskiftes for at forbedre vedligeholdelseskomforten for batteripakken. Det seismiske strukturdesign er vedtaget mellem moduler for at reducere indflydelsen af ekstern kraft på batterienheden.
Beskyttelsesmaterialer og designforbedring:Brug stødabsorberende skum, gummipuder og andre materialer til at pakke batterimodulet ind for at reducere ydre stød og stød. Husmaterialerne skal være brandsikre, vandtætte, korrosionsbestandige højstyrkematerialer såsom aluminiumslegering, rustfrit stål eller ingeniørplast, og ventilationshuller og køleplader skal være designet til at optimere termisk styring.

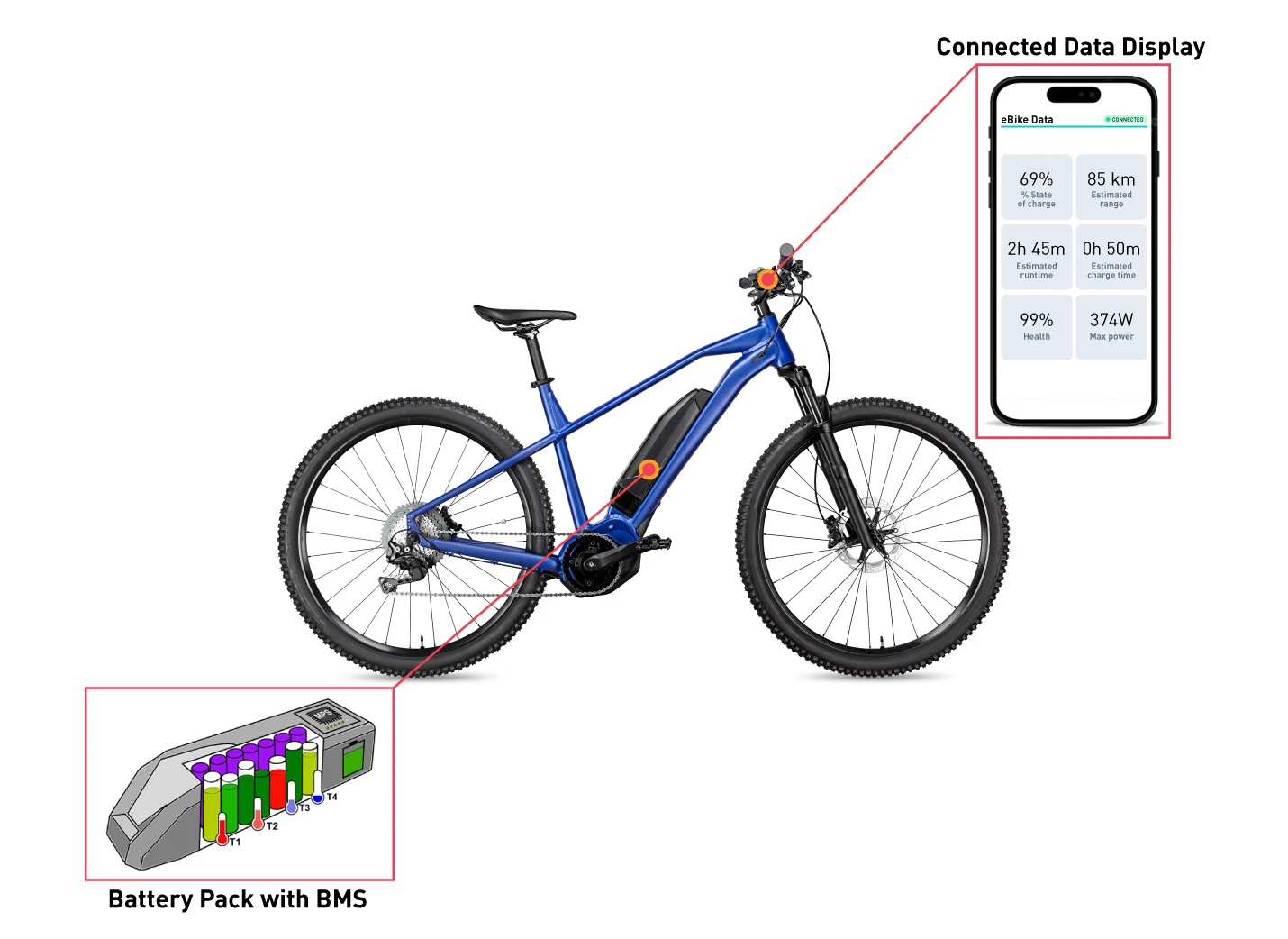

5. Batteristyringssystem (BMS)
BMS (Battery Management System) er batteripakkens kontrolcenter, som er ansvarlig for overvågning og styring i realtid af batteriets strøm-, spændings-, strøm- og temperaturparametre. BMS' funktioner omfatter batteribalancering, fejldiagnose, opladnings- og afladningskontrol osv. Dens ydeevne bestemmer batteripakkens overordnede sikkerhed og effektivitet.
Specifikke problemer: Hvis BMS'en ikke er korrekt designet, bliver den unormale tilstand muligvis ikke opdaget i tide, hvilket resulterer i problemer såsom overopladning, overafladning eller overophedning af batteripakken.
Løsning:
Højpræcisionsovervågningssensorer: Højpræcisionsspændings-, strøm- og temperatursensorer er indlejret i BMS, som nøjagtigt kan registrere batteriets statusparametre og overføre dem til BMS-kontrolenheden i realtid. Styreenheden analyserer batteriets opladnings- og afladningsadfærd og balancejustering gennem indbyggede algoritmer for at sikre systemsikkerhed.
Intelligente algoritmer og dataanalyse: Avancerede batteristyringsalgoritmer, såsom neurale netværk, maskinlæring og andre teknologier, bruges til at analysere batteriets brugsdata for at forudsige batteriets helbredsstatus og resterende levetid. Baseret på resultaterne af algoritmeanalysen optimerer BMS aktivt opladnings- og afladningsstrategien for at maksimere batteriets levetid.
6. Batteribeskyttelseskredsløbsdesign
Batteribeskyttelseskredsløbet er en vigtig sikkerhedsforanstaltning for at forhindre overspænding, underspænding, kortslutning og overstrøm af batteripakken. Hvis batteripakken ikke har et passende beskyttelseskredsløb, er det let at forårsage fare i ekstreme tilfælde, og det vil forårsage brand eller eksplosion i alvorlige tilfælde.
Specifikke problemer: Det manglende eller dårligt designede beskyttelseskredsløb kan forårsage, at batteriet bliver beskadiget under opladning og afladning, eller undlader at afbryde strømmen under en kortslutning.
Løsning:
Multipel beskyttelsesmekanisme: Design og integrer flere beskyttelseskredsløb, herunder overspændingsbeskyttelse, underspændingsbeskyttelse, overstrømsbeskyttelse, kortslutningsbeskyttelse osv. Hvert beskyttelseskredsløb er designet til at fungere uafhængigt af BMS, hvilket sikrer, at batteriet er beskyttet i tilfælde af en mesterfejl. For eksempel kan overstrømsbeskyttelse designes gennem kombinationen af MOS-rør og hurtig sikring for at opnå øjeblikkelig strømafbrydelsesfunktion.
To-vejs beskyttelse og isolationsdesign: To-vejs beskyttelseskredsløbsdesignet kan samtidig overvåge batteriets opladning og afladning for at forhindre, at batteriet påvirkes af abnormiteter ved opladeren og belastningsenden. Isolationskredsløbet mellem batteripakker er designet til at undgå tilbagestrømning mellem battericeller og forbedre den overordnede elektriske sikkerhed.
7. Effektivitet og energitab
Energitabet i serie parallelt batteridesign kommer hovedsageligt fra den interne modstand, modstanden af stikket og strømforbruget af BMS og beskyttelseskredsløbet. Ved høj strømdrift vil disse tab stige yderligere, hvilket direkte reducerer batteripakkens samlede effektivitet og holdbarhed.
Specifikke problemer: Lav effektivitet vil føre til kortere batterilevetid, hvilket påvirker den faktiske brugsoplevelse af enheden, og langsigtet energitab vil også øge varmen i batteripakken.
Løsning:
Optimerede tilslutningsmaterialer: Brug tilslutningsmaterialer med lav modstand og høj ledningsevne såsom kobberfolie, fortinnet kobberbånd eller aluminiumslegeringsbånd. Optimer svejseprocessen gennem lasersvejsning, ultralydssvejsning og andre avancerede teknologier for at sikre hurtigheden og lav modstand af forbindelsespunktet, reducere tabet af elektrisk energi ved forbindelsespunktet.
Forbedret BMS energieffektivitet: BMS bør designes med energieffektivitetsoptimering i tankerne for at undgå unødvendigt strømforbrug. Reducer selve BMS'ens energiforbrug ved at bruge laveffektchips og smarte dvaletilstande. Energigenvindingsmoduler kan også føjes til BMS for at genvinde og genbruge den overflødige energi inde i batteripakken for at forbedre den overordnede energieffektivitet.
8. Sikkerhed og pålidelighed
Batteripakker skal håndtere en række barske miljøer såsom vibrationer, stød og høj temperatur ved faktisk brug, og batteriernes sikkerhed og pålidelighed er afgørende. Fejl på et enkelt batteri kan forårsage problemer med hele batteripakken, hvilket kan føre til udstyrsfejl og endda bringe brugersikkerheden i fare.
Specifikke problemer: Fejlen i en hvilken som helst enhed i batteripakken kan sprede sig, hvilket resulterer i et samlet svigt af batteripakken eller en sikkerhedsulykke.
Løsning:
Flerlagsbeskyttelse og redundant design: Ved design af batteripakker bør flerlagsbeskyttelse overvejes, såsom tilføjelse af sikkerhedskomponenter såsom brandskillevægge og eksplosionssikre ventiler til det strukturelle design. Det redundante design gør det muligt for resten af batteriet at fungere korrekt, når nogle enheder svigter, hvilket forbedrer den generelle sikkerhed.
Streng test og certificering: batteripakker skal gennemgå streng miljøtilpasningstest før produktion, herunder vibrationstest, faldtest, termisk cyklustest osv. Gennem UL, CE, UN38.3 og andre internationale certificeringer for at sikre, at batteripakken opfylder internationale sikkerhedsstandarder, øge brugernes tillid.
9. Dynamiske responsfunktioner
Batteripakker skal reagere hurtigt på belastningsændringer for at sikre enhedens stabilitet. En batteripakke med en langsom dynamisk respons vil forårsage ustabil enhedsdrift og betydelige spændingsudsving, hvilket påvirker brugeroplevelsen.
Specifikke problemer: Utilstrækkelig batterirespons kan få enheden til at fremskynde og bremse, eller fænomenet spændingsfald, når belastningen ændrer sig dramatisk.
Løsning:
Højhastighedsbatterivalg: Vælg højhastighedsbattericeller med fremragende dynamiske responsegenskaber, som hurtigt kan justere outputtet, når belastningen ændrer sig hurtigt. Kombineret med BMS's hurtige responsalgoritme kan batteriets udgangsdynamiske egenskaber optimeres yderligere.
Induktansfilter og kapacitanskompensation: Induktansfilteret og kapacitanskompensationsnetværket er designet ved udgangsenden af batteripakken for at reducere spændingsudsving og forbedre batteriets dynamiske reaktionsevne. Dette design afbøder spændingsudsving og sikrer stabil drift af udstyret under høje belastningsvariationer.

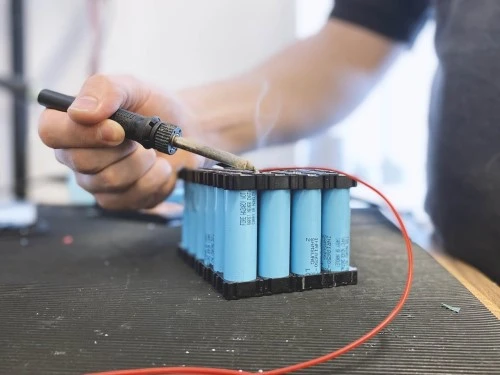

10. Tilslutningsteknik og materialevalg
Tilslutningsdelen af batteripakken kræver fremragende elektrisk og termisk ydeevne. Dårlig forbindelse vil føre til øget modstand, kontaktopvarmning og endda smeltning, hvilket kan forårsage fejl på batteripakken i alvorlige tilfælde.
Specifikke problemer: Ukorrekte tilslutningsmaterialer eller dårlig proces kan øge batteripakkens modstand og forårsage lokal overophedning, hvilket resulterer i energitab og sikkerhedsrisici.
Løsning:
Vælg højkvalitetskonnektorer og svejseteknologier: Svejsemetoder såsom lasersvejsning eller ultralydssvejsning er almindeligt anvendt i batteripakkeforbindelser. Disse metoder sikrer lav modstand og høj mekanisk styrke på tilslutningsstedet og undgår dårlig kontakt på grund af vibrationer eller temperaturændringer.
Brug varmebestandige isoleringsmaterialer: Tilslutningsdelene i batteripakken skal pakkes ind med varmebestandige og slidbestandige isoleringsmaterialer, såsom varmebestandigt tape og teflonisolerede rør. Disse materialer kan effektivt forhindre kortslutning eller lækage ved forbindelsen og forbedre batteripakkens sikkerhed og levetid.
