I en æra, hvor batteriteknologi driver innovation inden for elektriske køretøjer (EV'er), vedvarende energisystemer og bærbar elektronik, er det vigtigt at forstå batteriernes ladetilstand (SoC) og sundhedstilstand (SoH). Disse målinger forbedrer ikke kun batteriets ydeevne, men bidrager også til sikkerhed og lang levetid. Denne blog vil udforske betydningen af SoC og SoH i dybden og give omfattende metoder til at beregne dem.
Hvad er State of Charge (SoC)?
SoC repræsenterer det aktuelle ladeniveau for et batteri som en procentdel af dets nominelle kapacitet. For eksempel, hvis et lithium-ion-batteri med en kapacitet på 100 Ah har 50 Ah tilbage, er dets SoC 50 %. SoC er afgørende af flere grunde:
1. Performance ledelse
At forstå SoC gør det muligt for brugerne at optimere batteriets ydeevne. I elektriske køretøjer kan opretholdelse af en optimal SoC-rækkevidde (normalt mellem 20 % og 80 %) forbedre køreeffektiviteten og udvide køretøjets rækkevidde. Mange elbiler inkorporerer batteristyringssystemer (BMS), der justerer strømudgangen baseret på SoC for at sikre jævn ydeevne og forhindre dybe afladninger.
2. Batteriets levetid
Et batteris levetid er tæt forbundet med, hvor godt SoC administreres. Hyppige dybdeafladninger (under 20 % SoC) og overopladning (over 80 % SoC) kan føre til accelereret batteriældning og kapacitetsfading. Vedligeholdelse af batteriet inden for det ideelle SoC-område kan forlænge dets levetid betydeligt, så det kan tåle et højere antal opladninger over tid.
3. Sikkerhedshensyn
Overvågning af SoC er afgørende for at forhindre farlige situationer. Overopladning kan føre til termisk løbsk, hvor batteritemperaturen stiger ukontrolleret, hvilket potentielt kan forårsage brande eller eksplosioner. Omvendt kan en for meget afladning af et batteri føre til uoprettelige skader. Systemer, der overvåger SoC i realtid, hjælper med at mindske disse risici.
Hvad er Sundhedstilstand (SoH)?
SoH afspejler den generelle tilstand af et batteri sammenlignet med dets optimale tilstand, når det er nyt. Det omfatter forskellige faktorer, herunder kapacitet, intern modstand og effektivitet. SoH udtrykkes typisk som en procentdel, der angiver, hvor meget af den oprindelige kapacitet, der er tilbage.
1. Sundhedsovervågning
Regelmæssig vurdering af SoH giver mulighed for proaktiv vedligeholdelse. Ved at spore SoH over tid kan brugerne identificere nedbrydningstendenser og træffe korrigerende handlinger, før batteriet svigter. For eksempel i kritiske applikationer som rumfart eller medicinsk udstyr er tidlig opdagelse af sundhedsproblemer afgørende for at sikre driftssikkerhed.
2. Forudsigelse af levetid
SoH fungerer som en nøgleindikator til at forudsige et batteris resterende kapacitet og brugstid (RUL). Avancerede modeller kan estimere SoH ved hjælp af historiske præstationsdata og aktuelle sundhedsmålinger, hvilket er afgørende for styring af lagerbeholdning og planlægning af vedligeholdelse i industrielle applikationer.
3. Operationel effektivitet
Forståelse af SoH giver brugerne mulighed for at justere deres brugsmønstre baseret på batteriets tilstand. Hvis SoH indikerer betydeligt kapacitetstab, kan brugere vælge at begrænse højdræningsapplikationer for at forhindre uventede nedlukninger.

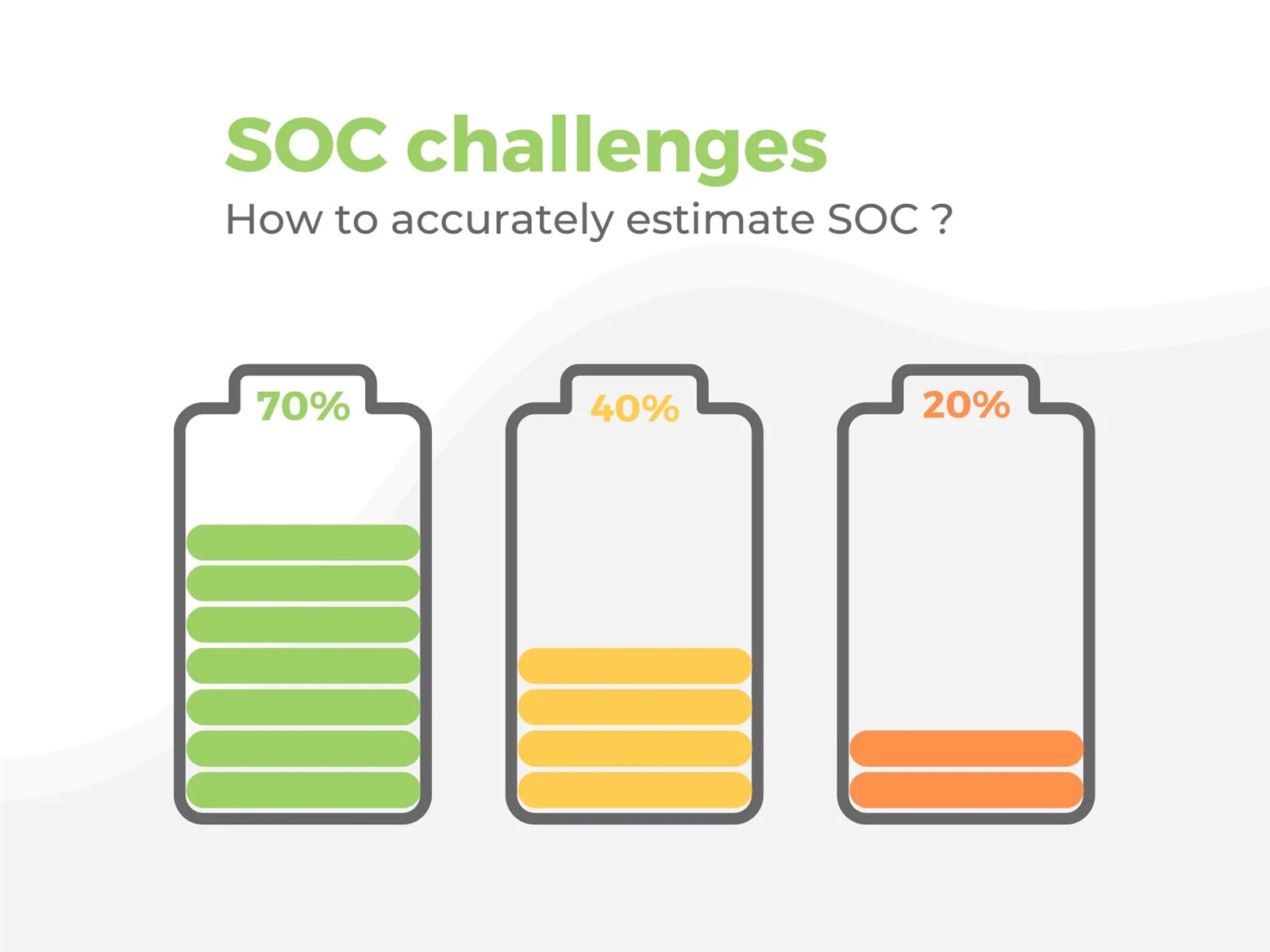

Sådan beregnes SoC
1. Open Circuit Voltage (OCV) metode
OCV-metoden går ud på at måle batteriets spænding, når det ikke er under belastning. Hvert spændingsniveau svarer til en specifik SoC baseret på en forudbestemt spændings-SoC-kurve. Denne metode er nøjagtig, men kræver, at batteriet hviler et stykke tid, hvilket gør det upraktisk til realtidsapplikationer.
Eksempel:Antag, at du har et lithium-ion-batteri med en nominel spænding på 3,7V. Når du måler spændingen uden belastning og finder den til at være 3,6V, kan du henvise til batteriproducentens spændings-SoC-kurve. Dette indikerer, at SoC er cirka 80 %.
2. Ampere-time (Ah) tælling
Denne metode sporer den kumulative ladning, der kommer ind og ud af batteriet. Ved at integrere strømmen over tid kan brugerne estimere SoC. Der kan dog ophobes fejl på grund af selvafladning, især i ældre batterier. Regelmæssig genkalibrering er afgørende for at opretholde nøjagtige SoC-aflæsninger.
Eksempel:Overvej et batteri med en kapacitet på 100 Ah. Hvis du aflader den ved en strøm på 10 A i 5 timer, kan du beregne den afladede kapacitet:
Afladet kapacitet=Afladningsstrøm × tid=10A × 5 timer=50Ah
Startende fra en fuldt opladet tilstand (100 Ah), vil den aktuelle SoC være:
SoC=((100Ah−50Ah) / 100Ah ) × 100 %=50 %
3. Kalman-filtrering og maskinlæring
Avancerede teknikker bruger algoritmer til at forudsige SoC baseret på flere input, såsom spænding, strøm og temperatur. Kalman-filtre justerer dynamisk estimater baseret på realtidsdata, mens maskinlæringsmodeller kan lære af historiske data for at forbedre nøjagtigheden over tid. Disse metoder er særligt nyttige i komplekse applikationer, hvor batteriforholdene svinger.
Eksempel:Et batteristyringssystem (BMS) bruger Kalman-filtrering til dynamisk at justere SoC-estimater. På et bestemt tidspunkt måler systemet en afladningsstrøm på -5 A og en spænding på 3,6V ved 25 grader. Efter behandling af disse data estimerer algoritmen SoC til at være 78 %.
Sådan beregnes SoH
1. Intern modstandsmåling
Måling af den interne modstand af et batteri kan give indsigt i dets helbred. En stigning i modstand indikerer ofte nedbrydning. Teknikker som impedansspektroskopi kan nøjagtigt måle modstand på tværs af forskellige frekvenser, hvilket giver et mere omfattende billede af batteriets sundhed.
Eksempel:Ved hjælp af impedansspektroskopi måler du den interne modstand i et lithium-ion-batteri. Hvis den målte modstand er 30 milliohm, hvorimod et nyt batteris modstand er 10 milliohm, indikerer denne stigning, at batteriets helbred er blevet forringet over tid.
2. Kapacitetstest
Gennemførelse af kontrollerede opladnings-afladningscyklusser giver brugerne mulighed for at måle kapacitetsfading over tid. Ved at sammenligne den nuværende kapacitet med den oprindelige kapacitet kan brugerne beregne SoH. Denne metode kræver tid og præcis kontrol over testbetingelser for at sikre nøjagtige resultater.
Eksempel:Du udfører en kontrolleret ladnings-afladningstest. Efter fuld opladning af batteriet observerer du dets ydeevne under en bestemt belastning. Oprindeligt vurderet til 100 Ah, understøtter batteriet nu kun 80 Ah under de samme forhold. Derfor vil SoH blive beregnet som:
SoH=( 80 Ah / 100 Ah ) × 100 %=80 %
3. Datadrevet analyse
Moderne BMS kan løbende overvåge præstationsmålinger og anvende algoritmer til at vurdere SoH. Disse systemer analyserer forskellige parametre, herunder temperatur, opladningscyklusser og brugsmønstre, og giver sundhedsvurderinger i realtid, der tilpasser sig skiftende forhold.
Eksempel:En smart BMS overvåger løbende batteriets ladecyklusser, som har nået 500. Den registrerer en gennemsnitlig afladningsstrøm på 10 A og bemærker, at temperaturen svinger mellem -10 grader og 40 grader . Baseret på disse data vurderer systemet den nuværende SoH til at være 75 % og forudsiger en resterende brugstid på omkring 600 flere opladningscyklusser.
Faktorer, der påvirker SoC og SoH
1. Temperatur
Temperatur spiller en afgørende rolle for batteriets ydeevne og sundhed. Høje temperaturer kan fremskynde kemiske reaktioner, hvilket fører til hurtigere ældning, mens lave temperaturer kan reducere kapacitet og effektivitet. Optimale driftstemperaturer varierer generelt fra 20 grader til 25 grader for lithium-ion-batterier.
2. Opladnings- og afladningssatser
Den hastighed, hvormed et batteri oplades eller aflades, påvirker dets SoC og SoH markant. Udladninger med høj C-rate kan forårsage termisk stress, mens ultrahurtig opladning kan øge interne temperaturer. Producenter giver anbefalede opladnings- og afladningshastigheder for at afbøde disse virkninger.
3. Cykelmønstre
Hyppigheden og dybden af opladnings-afladningscyklusser kan påvirke batteriets sundhed. Lave cyklusser (delvis udledning) er generelt mindre skadelige end dybe cyklusser, hvilket kan føre til betydeligt kapacitetstab over tid.
