Sådan tilsluttes et 36v batteri til en elektrisk scooter - Komplet vejledning

I en verden af ​​elektriske scootere er batteriet kernen i alt. Specifikt er 36V batterikonfigurationen meget brugt på grund af dens stabilitet og effektivitet. Korrekt ledningsføring er dog ofte et overset, men afgørende skridt - uanset hvor kraftigt batteriet er, kan forkerte forbindelser føre til systemfejl, nedsat ydeevne og endda sikkerhedsrisici.

I denne artikel guider vi dig gennem hele processen med ledningsføring af en36V batteri til din el-scooter. Fra forståelse af batteriets grundlæggende struktur til de tekniske detaljer ved tilslutning af ledningerne, vi dækker alt, hvad du behøver at vide for at sikre, at din elektriske scooter kører jævnt og sikkert. Lad os starte med det grundlæggende.

Grundlæggende batterier

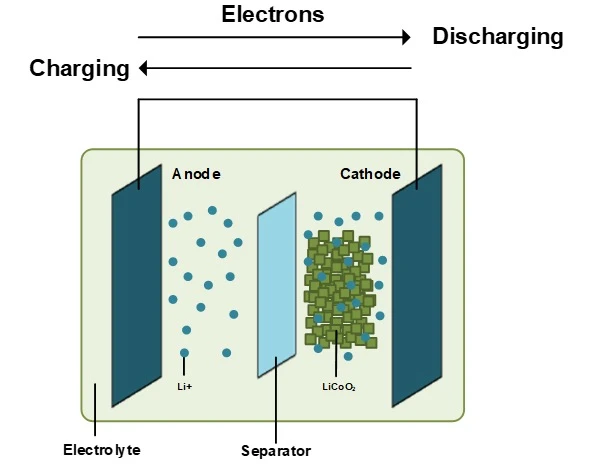

Før vi dykker ned i ledninger, er det vigtigt at forstå, hvad vi arbejder med. Et 36V batteri er ikke en enkelt enhed, men snarere en batteripakke, der består af flere individuelle celler. Disse celler er typisk lithium-ion (Li-ion) batterier, selvom bly-syre batterier også kan bruges i nogle tilfælde. Li-ion-batterier foretrækkes dog generelt på grund af deres lette natur, lange levetid, høje opladningseffektivitet og vigtigst af alt, deres højere energitæthed, hvilket betyder, at de lagrer mere strøm i en mindre pakke.

En 36V lithium batteripakke fremstilles normalt ved at seriekoble 10 individuelle 3,7V celler. Hvorfor 10 celler? For hver lithium-ion-celle har en nominel spænding på 3,7V, og når man forbinder 10 af dem i serie, bliver den samlede spænding 37V. Dette er lidt højere end 36V, men det er normalt, da batteripakkens spænding gradvist vil falde til omkring 36V under afladning. Kapaciteten bestemmer, hvor langt din scooter kan køre og måles typisk i ampere-timer (Ah). For eksempel betyder et 10Ah batteri, at det kan levere 10A strøm i en time.

En anden vigtig komponent er Battery Management System (BMS), som fungerer som "vagt" for batteriet. Den overvåger tilstanden af ​​hver enkelt celle for at sikre sikker drift og forhindrer overopladning, dybafladning og kortslutninger. Uden et BMS er dit batteri i bund og grund som en bil uden bremser - det kan løbe ind i problemer når som helst.

Batteripakkekonfiguration

Nu hvor vi forstår det grundlæggende, lad os tage et kig på, hvordan man konfigurerer en 36V batteripakke. Der er to hovedbegreber at forstå her: serieforbindelse og parallelforbindelse.

• Serieforbindelse: Når celler er forbundet i serie, stiger spændingen, mens kapaciteten forbliver den samme. For eksempel vil 10 3.7V lithiumceller forbundet i serie give dig en 37V udgang, mens kapaciteten vil være den samme som en individuel celle (f.eks. 3000mAh). Dette er den mest almindelige konfiguration for en 36V elektrisk scooter.
• Parallelforbindelse: Hvis du har brug for at øge batteriets kapacitet (for en længere rækkevidde), ville du bruge parallelle forbindelser. I en parallelforbindelse forbliver spændingen den samme, men kapaciteten stiger. For eksempel, hvis du paralleller to 36V batteripakker, vil den samlede kapacitet fordobles.

Når du konfigurerer en batteripakke, er BMS afgørende. Dens primære rolle er at sikre, at alle celler har samme spænding og ladeniveau. Uden det risikerer du at overoplade eller overaflade nogle celler, hvilket kan reducere batteriets levetid kraftigt eller endda skabe farlige forhold.

Derudover, når du tilslutter en batteripakke, skal du overveje balanceopladning. Mens en ny pakke kan have ensartede celler, kan ydeevnen af ​​hver celle med tiden begynde at variere. BMS'et vil udføre "balancering" under opladning for at bevare hele batteripakkens helbred.

Ledninger og forbindelser

Nu hvor du har konfigureret din 36V batteripakke, er næste trin at tilslutte den korrekt. Ledningerne forbinder batteriet med resten af ​​el-scooterens elektriske system, som inkluderer controller, motor og gashåndtag. Et par ting at overveje, når du håndterer ledningerne:

• Valg af de rigtige ledninger: Størrelsen af ​​de ledninger, du vælger, er afgørende. Hvis ledningen er for tynd, fører den muligvis ikke nok strøm, hvilket fører til overophedning og potentiel skade. Til et 36V-system har du typisk brug for ledninger med en gauge på 12 AWG til 10 AWG, afhængigt af din motors strømtræk. Jo højere motorens watt, jo tykkere skal ledningen være.
• Ledningsisolering: Sørg for at bruge ledninger med korrekt isolering for at undgå enhver risiko for kortslutninger. Isolering beskytter ledningerne mod eksterne elementer og forhindrer også elektriske kortslutninger, når ledninger berører scooterens metaldele.
• Korrekt tilslutning: Et af de mest afgørende trin, når du forbinder batteriet, er at sikre, at forbindelserne er tætte og sikre. Løse forbindelser kan forårsage modstand, hvilket fører til opvarmning eller spændingsfald. Ringterminaler bruges typisk til at forbinde batteriets positive og negative terminaler til controlleren og motoren, da de giver en sikker, stabil forbindelse. Du kan også bruge Anderson Powerpole stik til højstrømsforbindelser, da de er holdbare og nemme at samle.
• Undgå kortslutninger: Den vigtigste regel, når du forbinder ethvert elektrisk system, er at dobbelttjekke, at de positive og negative terminaler er korrekt forbundet. Fejlagtig ændring af forbindelserne kan forårsage alvorlig skade, endda kortslutning af hele systemet. Det er altid god praksis at bruge farvekodede ledninger (rød for positiv, sort for negativ) og tydelig mærkning.
• Ledningsføring: Korrekt ledningsføring sikrer, at ledningerne ikke udsættes for skader. Det er afgørende at føre ledningerne væk fra bevægelige dele (som hjul) eller områder, der kan generere varme. Brug lynlås eller wireærmer til at holde alt på plads og undgå gnidninger, der kan forårsage kortslutninger.

Elektrisk scooter styresystem

Når batteriet er tilsluttet, er det tid til at integrere det med styresystemet på den elektriske scooter. Kontrolsystemet styrer i det væsentlige strømmen af ​​elektricitet fra batteriet til motoren og andre komponenter, hvilket sikrer, at scooteren fungerer effektivt og sikkert.

Controller:Controlleren er hjertet i el-scooterens system. Den tager input fra gashåndtaget (gaspedalen), behandler det og styrer derefter strømmen af ​​elektricitet til motoren. Styringen skal være kompatibel med både motoren og batteriet med hensyn til spændings- og strømværdier. For et 36V-system vil controlleren typisk fungere i området fra 36V til 48V.

• Spændingstilpasning: Det er afgørende, at controllerens spændingsklassificering svarer til batteripakkens spænding (i dette tilfælde 36V). En inkompatibel controller kan føre til ineffektiv ydeevne eller endda beskadige både controlleren og batteriet.
• Strømbegrænsning: Mange controllere leveres med indbygget strømbegrænsning for at forhindre overbelastning af systemet, hvilket beskytter både batteriet og motoren mod overdreven belastning.

Motor:Motoren er den del, der faktisk driver scooteren fremad. Den drives af elektriciteten, der strømmer gennem controlleren. For en 36V el-scooter varierer motoreffekten typisk fra 250W til 750W, afhængig af den ønskede hastighed og ydeevne. Motoren skal være kompatibel med batteripakkens spænding.

• Ledning til motor: Motoren forbindes til controlleren via tykke ledninger, der kan håndtere høj strøm. Disse forbindelser bør foretages ved hjælp af kuglestik eller motorterminaler for at sikre et stabilt og effektivt strømflow.

Gashåndtag:Gashåndtaget er din kontaktflade med scooteren. Den styrer, hvor meget strøm der sendes til motoren ved at justere den tilførte strøm. De fleste gashåndtag er enten tommelfingerbetjente eller drejegrebstyper. Gashåndtaget sender et signal til controlleren, som så justerer motorens hastighed derefter.

• Gasspjældledninger: Gasspjældforbindelser er normalt lavet med mindre ledninger, da den strøm, de bærer, er meget lavere sammenlignet med motorledningerne. Sørg altid for, at disse ledninger er korrekt forbundet, og at gashåndtaget reagerer for at undgå køreproblemer.

Bremsesystem:Mange moderne el-scootere kommer med regenerativ bremsning. Denne funktion bruger motoren til at bremse scooteren og konvertere noget af denne energi tilbage til batteriet. Bremsehåndtaget eller håndtaget er forbundet til controlleren, og bremsesignalet sendes til controlleren for at bremse motoren.

Sikkerhedsforanstaltninger

Når du arbejder med elektriske systemer, er sikkerhed i højsædet. Korrekt ledningsføring, installation og vedligeholdelse af batteriet og elektriske komponenter kan forhindre de fleste potentielle farer.

• Overstrømsbeskyttelse: En af de første ting, du bør have på plads, er overstrømsbeskyttelse. Dette opnås typisk med en sikring eller afbryder mellem batteriet og regulatoren. En sikring er designet til at bryde kredsløbet, hvis strømmen overstiger et sikkert niveau, hvilket forhindrer potentiel overophedning eller brandfare. Sørg for at bruge en sikring, der er klassificeret lidt højere end det maksimale forventede strømforbrug for systemet.
• Overspændings- og underspændingsbeskyttelse: Battery Management System (BMS) er afgørende for at forhindre både over- og underopladning af batteriet. Overspændingsbeskyttelse forhindrer batteriet i at blive opladet ud over dets sikre spænding, mens underspændingsbeskyttelse sikrer, at batteriet ikke aflades under et niveau, der kan forårsage skade. De fleste BMS'er har indbyggede alarmer eller afbryderkontakter, der aktiveres, hvis batteriet overstiger eller falder under sikre spændingsniveauer.
• Kortslutningsbeskyttelse: BMS og controller bør også have kortslutningsbeskyttelse. Hvis nogen af ​​ledningerne eller komponenterne utilsigtet kortslutter, vil systemet afbryde strømmen for at forhindre yderligere skade. Undersøg altid ledningerne for potentielt slid eller flosser, især efter længere tids brug, og udskift straks eventuelle beskadigede ledninger.
• Varmeafledning: Batteri- og controllersystemer genererer varme, når de er i brug, så det er vigtigt at sikre korrekt ventilation til varmeafledning. Både controlleren og batteriet bør anbringes i ventilerede kabinetter, og man bør sørge for at undgå at placere dem i områder, hvor varmeopbygning kan være et problem (såsom i nærheden af ​​motoren eller i direkte sollys).
• Vandtætning: Da elektriske scootere ofte bruges udendørs, er det vigtigt at sikre, at batteriet, controlleren og ledningerne er beskyttet mod vand og støv. IP-klassificeringen af ​​dine elektriske komponenter er vigtig. For eksempel skal batteripakken mindst have en IP65-klassificering, hvilket sikrer, at den er beskyttet mod vandstænk og støv.
• Korrekt isolering: Sørg for, at alle ledninger er ordentligt isolerede for at forhindre utilsigtet kontakt med metaldele, der kan forårsage kortslutning. Isolerede ledninger hjælper med at beskytte det elektriske system og sikre komponenternes levetid.

Konklusion:

At forbinde dit 36V-batteri til en elektrisk scooter er en ligetil proces, hvis du tager dig tid til at forstå det grundlæggende i systemet og følger de korrekte sikkerhedsprotokoller. Ved at sikre, at du bruger de rigtige ledninger, stik og følger sikkerhedsretningslinjerne, kan din scooter køre jævnt og sikkert i de kommende år.

Hos General Electronics Technology Co., Ltd. forstår vi vigtigheden af ​​pålidelige strømsystemer til elektriske scootere. Som førende inden for fremstilling af lithiumbatterier tilbyder vi højkvalitets, holdbare 36V batteripakker, der er perfekte til dine el-scooterbehov. Med over 180 ansatte og mere end 15 års erfaring giver vi direkte adgang til top-tier battericeller, BMS og komplette monteringstjenester. Uanset om du bygger din egen scooter eller har brug for en komplet nøglefærdig løsning, er vi her for at hjælpe.

Kontakt os i dag for at diskutere, hvordan vi kan drive din elektriske scooter med de bedste 36V batterier, der er tilgængelige på markedet! (sales@gebattery.co)

Praktisk vejledning

Nu hvor du forstår det grundlæggende og har tilsluttet dit 36V-batteri korrekt, er det tid til en trin-for-trin guide til at sikre, at alt fungerer korrekt. Her er en simpel oversigt over, hvad du skal gøre, når du installerer og tester batteriet på din elektriske scooter:

Kontroller batterispænding: Før du overhovedet begynder at tilslutte noget, skal du altid kontrollere batteriets spænding ved hjælp af et multimeter. Dette er med til at sikre, at dit batteri er inden for det korrekte område (omkring 36V for et 36V-system). En lavere spænding end forventet kan indikere et problem med batteriet, eller at det er underopladet.

Installer batteriet: Monter batteriet sikkert på scooterens ramme eller batteribakke. Sørg for, at batteriet er godt beskyttet og ikke udsættes for unødvendige vibrationer, som kan forårsage skade. Brug robuste stropper eller beslag til at holde det på plads.

Tilslut ledningerne: Start med at forbinde batteriets positive (+) terminal til den positive terminal på controlleren, og tilsvarende den negative (-) terminal til den negative terminal på controlleren. Dobbelttjek polariteten - hvis dette er forkert, kan det beskadige controlleren, motoren og batteriet. For motorer forbindes motorledningerne til controllerens udgangsklemmer.

Gas- og bremseforbindelser: Hvis din scooter bruger en drejegas eller tommelfingergas, skal du tilslutte de tilsvarende ledninger til controllerens gasindgangsterminaler. Tilsvarende skal du tilslutte bremsesystemet til styreenheden, hvis der anvendes regenerativ bremsning. Sørg for, at alle stik sidder tæt.

Sikring og sikkerhedstjek: Installer en sikring mellem batteriet og controlleren, især hvis din scooter ikke har indbygget overstrømsbeskyttelse. Denne sikring vil fungere som den sidste forsvarslinje i tilfælde af overbelastning eller kortslutning. Sørg for, at alle ledninger føres sikkert, væk fra bevægelige dele eller skarpe kanter.

Tænd og test: Tænd for scooteren og test gashåndtaget for reaktionsevne. Motoren skal dreje jævnt op, når du drejer gashåndtaget. Test bremserne for at sikre, at alt fungerer korrekt. Hvis noget føles slukket, skal du straks slukke for strømmen og kontrollere alle forbindelser.

Tjek for varme: Efter at have kørt scooteren en kort afstand, skal du kontrollere temperaturen på batteriet, controlleren og ledningerne. Alt skal forblive køligt at røre ved. Hvis noget bliver varmt, skal du slukke for scooteren og efterse forbindelserne. Varme komponenter kan indikere en kortslutning, dårlig forbindelse eller forkert ledningsstørrelse.

Relevante forskrifter og standarder

Når du beskæftiger dig med elektriske scooterbatterier, især når du samler eller ændrer dit eget system, er det vigtigt at overholde visse standarder og regler for at sikre sikkerhed og kvalitet. Her er nogle vigtige retningslinjer:

• IEC 62133: Dette er en international standard for sikkerhedskravene til bærbare forseglede sekundære celler og batterier. Den beskriver testprocedurerne og sikkerhedsforanstaltningerne for lithium-ion og andre typer batterier. Overholdelse af denne standard sikrer, at din batteripakke er sikker at bruge.
• UL 2271: For batterier, der bruges i lette elektriske køretøjer, herunder elektriske scootere, er UL 2271 en standard, der certificerer sikkerheden af ​​lithium-ion-batterier. Denne standard dækker spørgsmål som overopladning, kortslutningsbeskyttelse og brandmodstand, hvilket gør det afgørende for batteriproducenter at opfylde.
• RoHS (Restriction of Hazardous Substances): RoHS-overholdelse sikrer, at batteriet og de elektriske komponenter ikke indeholder farlige materialer som bly, kviksølv og cadmium, som kan udgøre miljø- og sundhedsrisici. Alle komponenter i batterisystemet skal være RoHS-kompatible.
• CE-certificering: Hvis du sælger eller bruger elektriske scooterkomponenter på det europæiske marked, er det vigtigt, at batteriet og controlleren er CE-certificeret. Denne certificering sikrer, at produkterne opfylder EU's sundheds-, sikkerheds- og miljøkrav.
• IP-klassificering (Ingress Protection): Hvis din elektriske scooter skal bruges under våde forhold, skal du kigge efter en høj IP-klassificering for dit batteri og controller (f.eks. IP65 eller IP67). Det betyder, at komponenterne er beskyttet mod støv og vand, hvilket forhindrer skader på det elektriske system fra udendørs forhold.

Afsluttende tanker:

Tilslutning af et 36V batteri til din elektriske scooter er en vigtig færdighed, der sikrer, at din scooter fungerer effektivt og sikkert. Ved at følge trinene beskrevet ovenfor, fra at vælge de rigtige ledninger til at sikre korrekte forbindelser, kan du sikre dig, at din scooter kører bedst muligt. Følg altid de anbefalede sikkerhedsprotokoller, kontroller for overophedning, og sørg for, at dine ledninger opfylder de nødvendige standarder for at undgå potentielle problemer.

Hos General Electronics Technology Co., Ltd. er vi specialiseret i højkvalitets, specialfremstillede lithium-ion-batterier til elektriske scootere, elektriske cykler og andre lette elektriske køretøjer. Som brancheledere tilbyder vi ikke bare de bedste battericeller, men også komplette nøglefærdige løsninger, fra battericeller og BMS til endelig pakkedesign og montering. Med over 15 års erfaring og en forpligtelse til kvalitet og sikkerhed er vi den perfekte partner til alle dine el-scooters strømbehov.

Kontakt os i dag for at lære mere om, hvordan vores 36V batteriløsninger kan drive din elektriske scooter effektivt og sikkert. Lad os hjælpe dig med at løfte din elbiloplevelse med top-of-the-line, pålidelige batterier. Uanset om du leder efter individuelle celler eller en komplet batteripakke, leverer vi direkte, omkostningseffektive løsninger med den stabilitet og kvalitet, der følger med vores ekspertise. (sales@gebattery.co)
