I applikationer med høj effekt såsom elektriske motorcykler, e-cykler, industrielle værktøjer og systemer med vedvarende energi foretrækkes ofte et 72V batteriopsætning for sin evne til at levere højere drejningsmoment, øget effektivitet og reducerede transmissionstab. Opbygning af et 72V -system kræver ikke kun det rigtige antal batterier, men også en præcis forståelse af, hvordan batterikonfigurationer påvirker spænding, kapacitet og sikkerhed.
Mange brugere antager, at opnåelse af 72V simpelthen er et spørgsmål om stabling af batterier. Uden korrekt viden om serie og parallelle forbindelser-og virkningen af batterispecifikationer såsom nuværende rating, intern modstand og kemi-kan systemet underprestere eller nedbryde for tidligt. Korrekt spænding og strømkonfiguration bestemmer direkte ydelse, levetid og pålidelighed.
Batterikonfiguration Fundamentals: Series vs. parallel
At designe en72V batteripakke, man skal først forstå to grundlæggende forbindelsesmetoder: serie og parallelle.
- Serieforbindelse: Tilslutning af den positive terminal på det ene batteri til den negative terminal af den næste. I en serie tilføjes spændinger, men AMP-time (AH) kapaciteten forbliver den samme. Dette er den metode, der bruges til at øge den samlede systemspænding.
- Parallel forbindelse: Tilslutning af alle positive terminaler sammen og alle negative terminaler sammen. I dette tilfælde forbliver spænding konstant, men kapaciteten (AH) øges. Denne metode bruges, når der kræves længere kørselstid eller højere strømudgang.
Da målet er at nå 72V, skal batterierne være tilsluttet i serie.
Spændingsindstillinger: Sammenligning af 6V og 12V batterikonfigurationer
Der er generelt to tilgange til at samle et 72V-system ved hjælp af batterier uden for hylden: med 6V eller 12V enheder.
- Brug af 6V batterier:
Opnåelse af 72V kræver 12 batterier i serie (6V × 12=72 V).
- Brug af 12V batterier:
Kun 6 batterier i serie er påkrævet (12v × 6=72 V).
Praktisk sammenligning
12V batterier:
- Kræv færre enheder og færre forbindelser, hvilket reducerer kompleksiteten og potentialet for ledningsfejl.
- Tilbyder typisk højere strømafladningskapacitet, hvilket gør dem mere egnede til højeffektbelastninger såsom motorer eller invertere.
6V batterier:
- Ofte billigere, især i dybcyklus-syreformater.
- Tilby en bredere vifte af muligheder med hensyn til formfaktor og udskiftningsfleksibilitet.
- Kan være bedre egnet til brugere med adgang til lave omkostninger eller overskydende lagerbeholdning.
Valget mellem 6V og 12V batterier afhænger af rumbegrænsninger, systemstrømkrav og vedligeholdelsespræferencer. For de fleste DIY 72V -batteribygninger er 12V -batterier imidlertid mere almindelige på grund af deres enkelhed og bedre kompatibilitet med elektriske køretøjssystemer.
Kerneberegning: Hvor mange 12V batterier skal du nå 72V?
Formlen er ligetil:
Antal batterier=Målspænding ÷ Batterispænding
For 12V batterier:
72V ÷ 12v=6 batterier (i serie)
Hvert batteri bidrager med 12 volt, og når den er tilsluttet i serie, er den samlede systemspænding summen af alle individuelle spændinger. Den samlede kapacitet forbliver imidlertid den samme som for et enkelt batteri i kæden.
For eksempel, hvis hvert 12V-batteri har en kapacitet på 20Ah, vil den komplette 72V-pakke være 72V 20AH-NOT 72V 120AH.
Denne sondring er afgørende, når man estimerer systemets runtime og aktuel levering. Hvis der er behov for højere kapacitet, kan yderligere 72V -seriestrenge tilsluttes parallelt for at skalere AH.
Trin-for-trin: Sådan forbindes 6x 12V batterier i serie
Følg disse trin for sikkert at trådte seks 12V -batterier i serie til et 72V -system: følg disse trin:
1. Forberedelse:
- Sørg for, at alle batterier er af det samme mærke, model, spænding og kapacitet.
- Ideelt set skal de være fra den samme fremstillingsbatch for at sikre afbalanceret ydelse og opladningsadfærd.
2. Ledningssekvens:
- Tilslut den negative (-) terminal på batteri 1 til den positive (+) terminal på batteri 2
- Tilslut det negative (-) af batteri 2 til det positive (+) af batteri 3
- Fortsæt denne proces indtil batteri 6, hvis negative (-) terminal vil fungere som systemets negative output
- Batteri 1's positive (+) vil være systemets positive output
3. Endelig output:
Spændingen målt mellem det første batteris positive og det sidste batteris negative skal være ca. 72V (eller højere, hvis det er fuldt opladet).
4. dobbeltkontrol:
- Kontroller, at alle forbindelser er stramme og korrosionsfri.
- Brug isolerede kabler af passende måler til at håndtere den forventede aktuelle belastning.
Nøgleovervejelser, når du bygger et 72V batterisystem
Mens forbindelsen af seks 12V-batterier i serie er teknisk enkelt, er der flere kritiske forholdsregler for at sikre sikkerhed, pålidelighed og langsigtet ydeevne.
Brug identiske batterier
Alle seks batterier skal matche i spænding, kapacitet (AH), kemi, brand og fortrinsvis produktionsbatch. Variationer i intern modstand eller sundhed kan føre til ubalanceret opladning og udledning, hvilket kan resultere i:
- Nedsat system levetid
- For tidlig nedbrydning af svagere celler
- Risiko for termisk løb i lithiumbaserede systemer
Sikker håndteringspraksis
Batterisamling involverer betydelig risiko, hvis den ikke udføres korrekt. Overhold altid følgende sikkerhedsprotokoller:
- Bær isolerede handsker og beskyttelsesbriller for at beskytte mod elektrisk stød og syreeksponering (især for blysyrebatterier)
- Undgå gnister og åben flamme nær batteriets opsætning
- Brug korrekte gauge -kabler og sikre stik til at håndtere spidsstrøm sikkert sikkert
- Sørg for, at terminalerne er rene, stramme og korrosionsfrie
Opladerkompatibilitet
En 72V-klassificeret oplader skal oplade batterisystemet effektivt og sikkert. Desuden:
- Bly-syrebatterier kræver konstant strøm/konstant spænding (CC/CV) profiler og temperaturkompensation
- Lithium-ion eller LifePo₄-batterier kræver lithiumspecifikke ladningsalgoritmer med strenge spændingsafbrydelser og aktuelle begrænsninger
BMS til lithiumsystemer
Hvis du bruger lithiumbatterier, er det obligatorisk at integrere et batteristyringssystem (BMS). En kvalitet BMS sikrer:
- Overopladning, overudladning og overstrømsbeskyttelse
- Cellebalancering under ladningscyklusser
- Temperaturovervågning og fejlisolering
At springe BMS i lithiumopsætninger er ikke kun risikabelt, men kan føre til irreversible skader eller sikkerhedsfarer.
Virkelige verdens applikationer af 72V batterisystemer
72V -konfigurationen er bredt vedtaget på tværs af flere brancher på grund af dens optimale balance mellem spændingsniveau og systemkompleksitet.
- Elektriske køretøjer (ebike, scooter, motorcykel)
De fleste højtydende e-cykler og elektriske scootere bruger 72V 20AH eller 72V 32AH-pakker, hvilket giver nok spænding til strømmotorer mellem 2000W og 5000W. Denne opsætning sikrer hurtig acceleration, længere rækkevidde og bedre effektivitet på hældninger.
- Golfvogne
Nogle golfvogne bruger 4 × 12V batterier og kompenserer med boost -konvertere for at nå 72V, men dette introducerer yderligere kompleksitet og strømtab. En 6 × 12V direkte serieforbindelse er generelt mere sikker, enklere og mere robust.
- Industrielt udstyr og vedvarende opbevaring
I indstillinger med høj efterspørgsel, såsom solsystemer til grid-grid, lager, lagerrobotik og sikkerhedskopieringssystemer, minimerer 72V opsætninger strømstrømmen (sammenlignet med 48V eller lavere systemer), hvilket reducerer kabelstørrelse og resistive tab-især kritiske for langvarige udledninger eller fjerninstallationer.
Tekniske parametre og energi beregninger
Spændingsområde
Selvom nominel spænding er 72V, spænder Operation Real-World en rækkevidde:
- Fuldt ladet system: 13,5v × 6=81 V
- Udladningsafbrydelse (lavspændingsbeskyttelse): 10,5V × 6=63 V
Dette dynamiske interval skal redegøres for, når man vælger motoriske controllere, invertere og opladningsbeskyttelsessystemer.
Energikapacitet
Det samlede energiindhold beregnes som:
Energi (WH)=spænding (V) × kapacitet (AH)
Eksempel:
6 × 12V 100Ah batterier i serie → 72V 100AH = 7200 WH (7.2KWH)
Dette er den anvendelige energi (underlagt systemeffektivitet), der kan drive en 1000W -enhed i cirka 7,2 timer under ideelle forhold.
Konklusion
For at opbygge et 72V batterisystem ved hjælp af 12V enheder har du brug for seks batterier, der er tilsluttet i serie. Denne konfiguration er ligetil, men kræver teknisk disciplin for at sikre batteriuniformitet, korrekte ledninger og sikkerhedsprotokoller.
Ud over at nå 72V skal brugerne også overveje:
- Påkrævet kapacitet (AH) til ønsket runtime
- Indlæs strøm for at vælge passende udladningsklassificerede batterier
- Batterikemi, afbalanceringsomkostninger, ydeevne og livscyklus
- Systemsikkerhed, især med lithiumceller
I højspændingssystemer kan et mindre tilsyn med design eller installation væsentligt påvirke ydeevne eller sikkerhed. Uanset om det er til elektrisk transport eller stationær opbevaring, tankevækkende planlægning og komponenter af høj kvalitet er ikke-omsættelige.
Om forfatteren

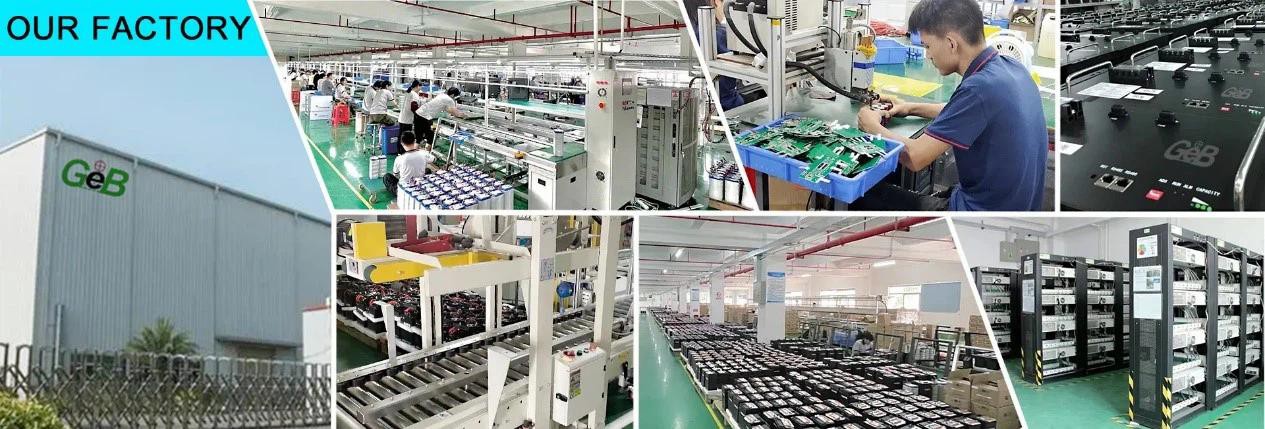

GEB er et mærke af General Electronics Technology Co., Ltd. Geb er en førendeProducent af Ebike Lithium -batterierI Kina med fokus på lithiumbatterier til elektriske cykler og tilvejebringelse af avancerede 72V elektriske cykelbatteriløsninger. Grundlagt i 2009 og med hovedkvarter i Shenzhen, er Geb vokset til et betroet brand i branchen med mere end 180 ansatte og et årligt salg på mere end $ 30 millioner.
